Wer möchte das nicht? Die freien Funktionsausgänge eines Decoders schnell und unkompliziert nutzen. Z.B für eine Führerstandsbeleuchtung. Das Problem dabei, welche Lampe passt schon in einen Führerstand ohne das es hässlich aussieht und ohne das es Hitzeprobleme gibt. Wie führe ich die Kabel in der Lok entlang.

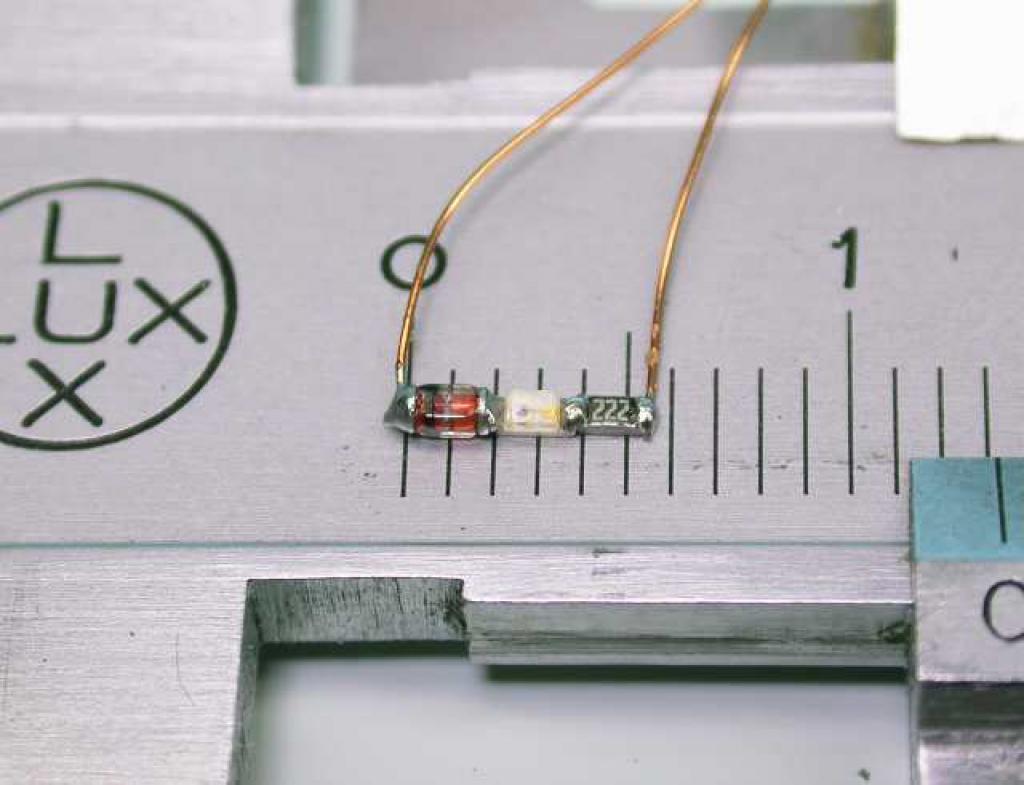

Hier ist unsere digitale Führerstandsbeleuchtung genau das Richtige. Gerade mal 7 mm breit und 1,5 mm die Tiefe sowie die Höhe. Dazu zwei isolierte Kupferlackdrähte als Anschlusskabel. Diese sind am anderen Ende verzinnt und können direkt eingelötet werden. Die digitale Führerstandsbeleuchtung besteht aus nur 3 Bauteile und ist ohne Platine frei verlötet - deshalb ist Sie so klein.

Trotzdem hat sie alles an Bord. Die Schutzdiode, für Digital unerlässlich. Es soll ja Hersteller geben, die darauf verzichten. Die LED leuchtet in der Farbe gelb. Der Vorwiderstand ist für Digitalsysteme ausgelegt. Der Baustein ist voll dimmbar. Im ungedimmten Betrieb sollte am Anfang die Erwärmung beobachtet werden, damit Kunststoffgehäuse nicht gefährdet werden.

Der Anschluss ist denkbar einfach: Den Draht mit der schwarzen Kennzeichnung direkt an den Decoderausgang. Er ist Minus oder die Kathode. Der andere Draht ist Plus oder die Anode und kommt an Plus vom Decoder oder an das schwarze Kabel von der Schiene. Die Stromaufnahme liegt je nach Helligkeit von 1 - 3 mA. Die dünnen Anschlussdrähte mit nur 0,2 mm Durchmesser gewährleisten eine leichte Durchführung in Führerstände und durch Gehäusewände.

Der Baustein ist für alle Spurweiten N bis HO geeignet.

Technische Daten:

Versorgungsspannung:    12 - 16 Volt Gleich-, Wechsel- oder Digitalspannung
Stromaufnahme:                   1 - 3 mA je nach Dimmung
Besonderheiten:                 voll dimmbar,
                                               flexible Anschlussdrähte
                                               extrem dünne Anschlussdrähte für leichte Durchführungen
                                               Schutzdiode für Digitaleinsatz ist eingebaut

Preis: 6.10 €
