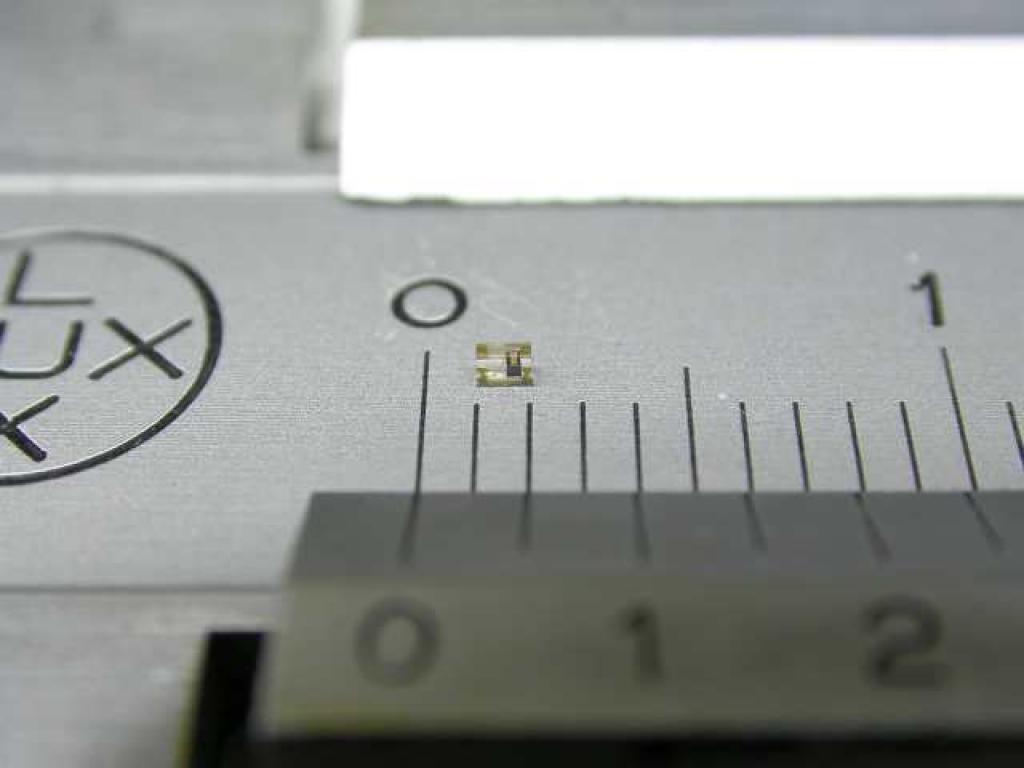

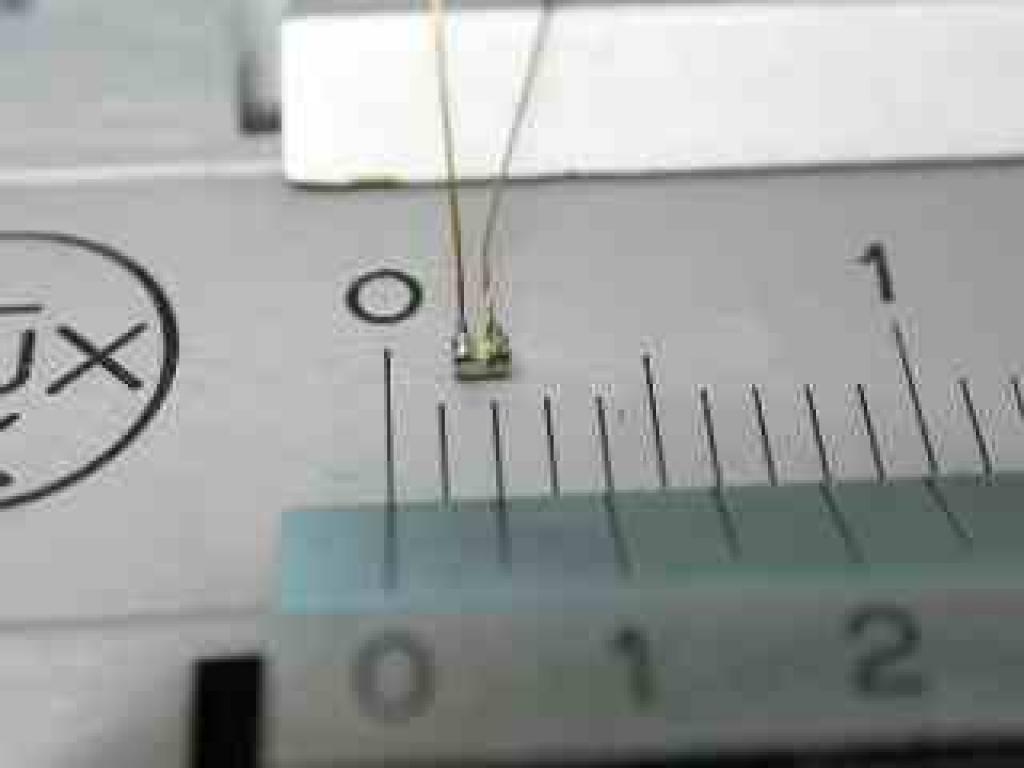

Das Set beinhaltet die derzeit kleinste lieferbare LED in rot. Die Gehäusebezeichnung nennt sich 0402. Das bedeutet 1,0 x 0,5 x 0,5 mm Gehäuseabmessungen. An der Rückseite sind 2 Lötflächen mit 0,3 mm angebracht. Die LED ist sehr empfindlich gegen Löthitze, deshalb wurden 2 Kupferlackdrähte mit einem Durchmesser von 0,1 mm und einer Länge von ca. 30 cm angebracht. Die Enden der Drähte sind schon verzinnt und können sofort eingelötet oder in Klemmen eingeschraubt werden.

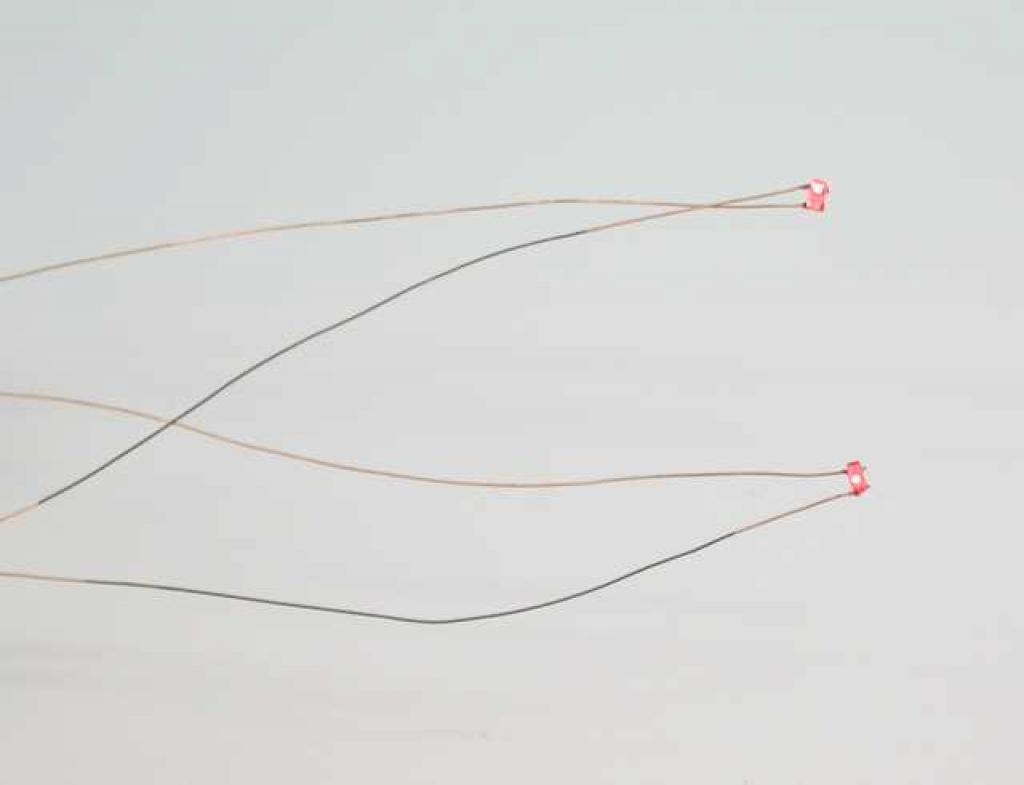

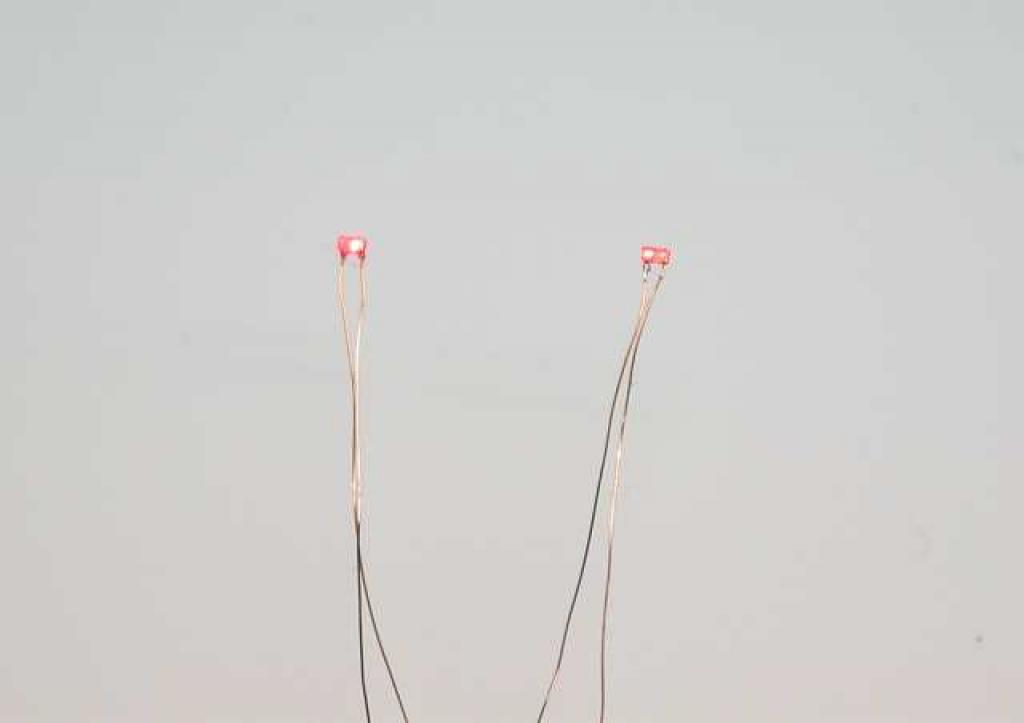

Das Set enthält immer 2 rote LEDs, helligkeitsmäßig selektiert, die Drähte gehen an den gegenüberliegenden Seiten von der LED weg. Da der Leuchtchip nicht mittig sitzt, ist so gewährleistet, das bei einem vertikalen Anbau die Leuchtpunkte immer auf gleicher Höhe sitzen. Das Set dient zum Umrüsten von Leuchtendummies oder zur eigenen Zusammenstellung von LED-Anwendungen in Verbindung mit unserem Baustein LED-Konstantlicht mit der Nummer 7200, alle Bausteine der Serie 71xx und 720x.

Bitte lesen auch die Produktanleitung, die hier vorab heruntergeladen werden kann.

Die Daten der LED:

- Leuchtfarbe rot
- Spannung 1,8 Volt
- Strom ca. 2 mA
