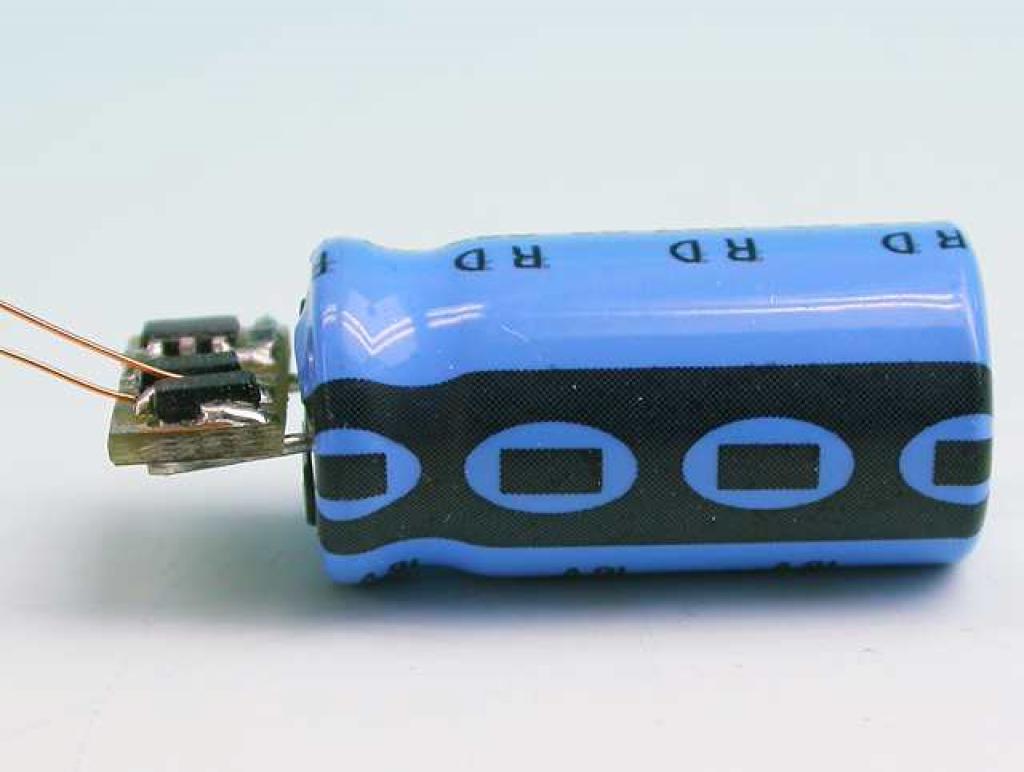

Es handelt sich um einen Baustein, der jedwede Spannung, die am Gleis anliegt, in einem Kondensator zwischenspeichert und bei Stromunterbrechungen und Kontaktschwierigkeiten die LED so weiterversorgt, das diese gleich hell brennt. Nach ca. 3 Sekunden ist der Energiespeicher leer und die LED/s verlöschen.

Es sollten nicht mehr als 2, max. 3 LEDs angeschlossen werden. Achtung: Der Baustein stabilisiert die Spannung, nicht den Strom. Er ist grundsätzlich nur für rote LEDs geeignet. Andere LED-Farben bringt er nicht zum Leuchten. Der Baustein hat normale Abmessungen: d=12 mm, L=30 mm. Der Widerstand ist fest eingelötet und nicht einstellbar. Hier wurde bewusst ein konventioneller Kondensator gewählt, da er in praktisch allen Güterwagen der Spurgrößen N und HO unterzubringen ist. Dafür ist dieser Kondensator gegenüber seinen Microtypen aus dem SMD-Bereich erheblich günstiger, was sich auf den Preis des gesamten Bausteins auswirkt. Die restliche Elektronik ist die gleiche hochwertige Ausführung wie in allen unseren Bausteinen dieser Art.

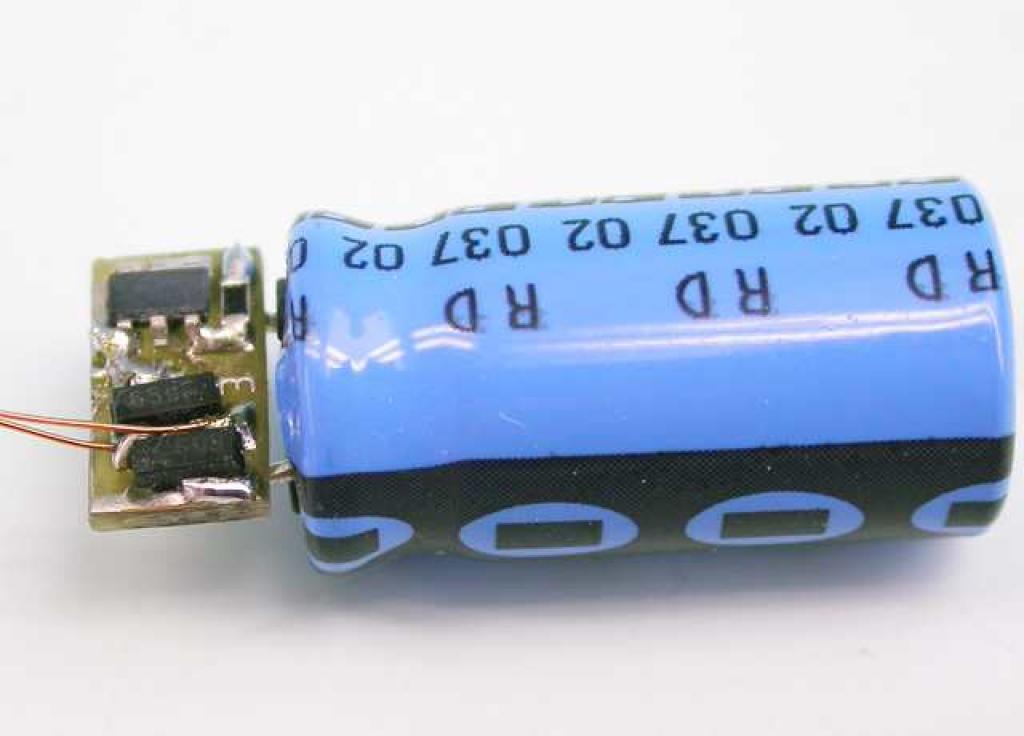

Der Baustein hat zur besseren Verarbeitung schon 2 Drähte angelötet. An denen wird die Eingangspannung angeschlossen. Der Baustein leuchtet in jede Fahrtrichtung, daher entfällt eine Polaritätskennzeichnung. Der Baustein ist eingangsseitig und ausgangsseitig weitgehend kurzschlussfest. Vermeiden Sie aber unbedingt ein Berühren anderer spannungsführender Teile oder Flächen mit dem Gehäuse.

Der Baustein ist für analoge Fahr- und Gleichspannungen bis 22 Volt zugelassen. Höhere Spannungen zerstören sofort die LED oder Teile der Elektronik - bitte beachten !! Der Baustein ist für Digital bis 22 Volt geeignet. Sprechen Sie mit dem Hersteller Ihrer Digitalzentrale.

Technische Daten:

- Eingang 0 - 22 Volt Gleich- oder Wechselspannung
- Ausgangsstrom max ca. 10 mA
- Geeignet für die Spurweiten N und HO und alle ähnlichen
- Für Digitalsysteme bis 22 Volt geeignet.
- Kondensator für ca. 3 Sekunden Nachleuchtzeit
- Ausgang für 1 - 2 LEDs
- Vorwiderstand eingestellt für 2 rote Micro-LED 7050 oder 8100
- Keine anderen LED-Farben außer rot zu betreiben
- Abmessungen, ca: d=12 mm, L= 30 mm

Preis: 9.30 €

Anleitungen und Videos:

einb_7111.pdf 122 KB
