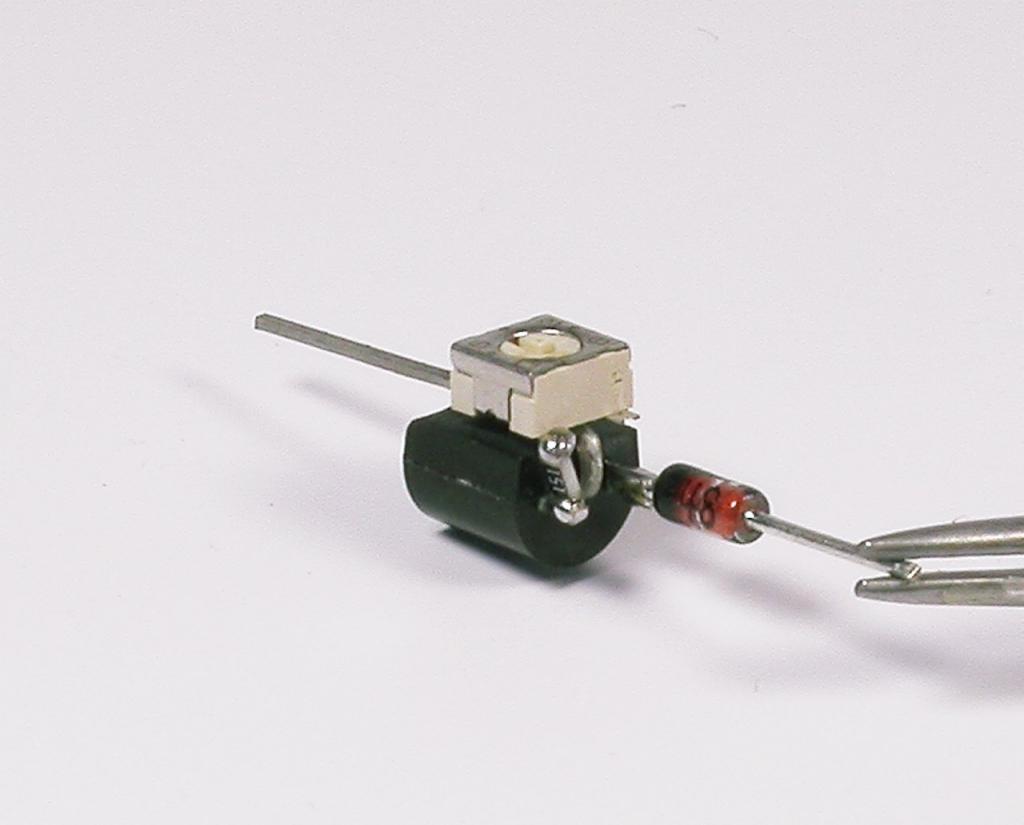

Was mit der Art-Nr. 7200 so erfolgreich begann, gibt es nun für alle, die es klein, kleiner, am Kleinsten wollen. Und das direkt am Wechselstromtrafo der Modellbahn. Es gibt wohl keinen kleineren Baustein, der den Strom regelt und dabei noch stufenlos einstellbar ist. Er ist sozusagen ein flexibler Widerstand und Spannungsregler in einem. Seine Anwendungsbereiche sind schier unerschöpflich. Wir werden unter Tipps und Tricks immer wieder über durchdachte Anwendungen berichten. Einsendungen von Modellbahnern sind also willkommen.

Die Daten sind:
Spannung:          6 - 18 Volt  Wechselstrom, AC
Strom:               0,5 - 12 mA
Anschluß:           in eine der Zuleitungen einschleifen
Vorteil:              es müssen nicht beide Zuleitungen aufgetrennt werden
Versorgung:       es wird keine Hilfsspannung für den Betrieb benötigt
im Prinzip gilt:    Widerstand raus, Minibaustein rein

Die Vorteile:
-  Helligkeit stufenlos regelbar

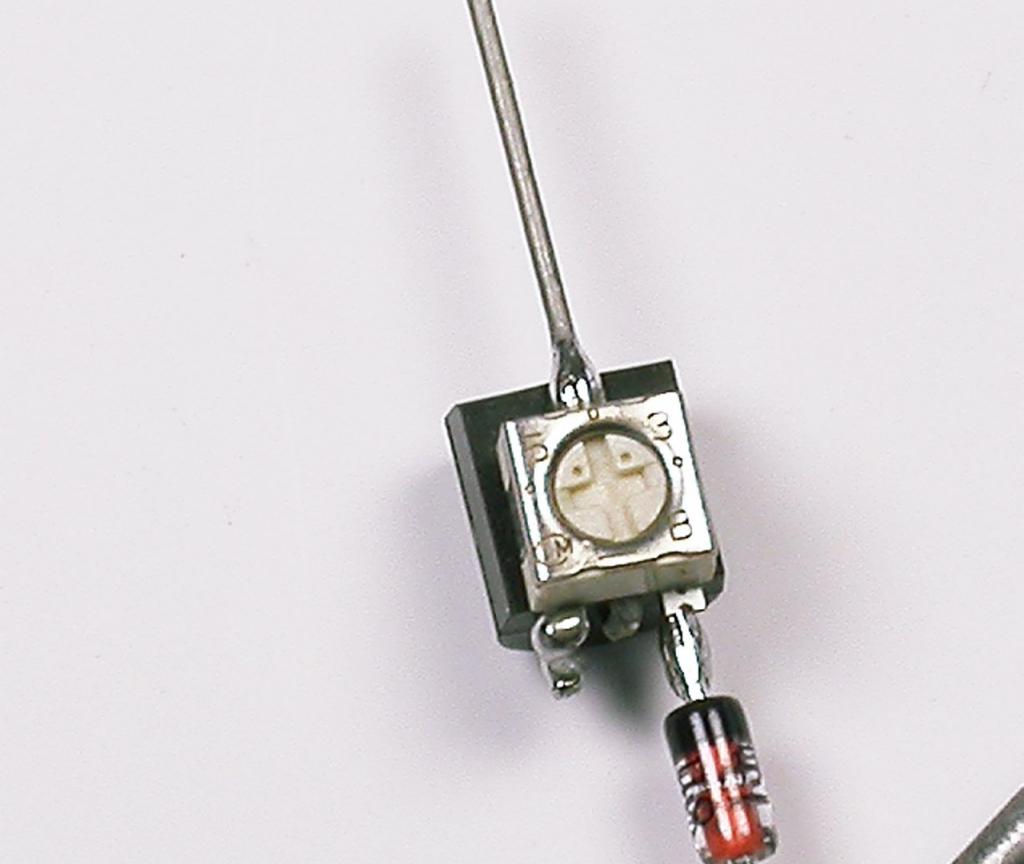

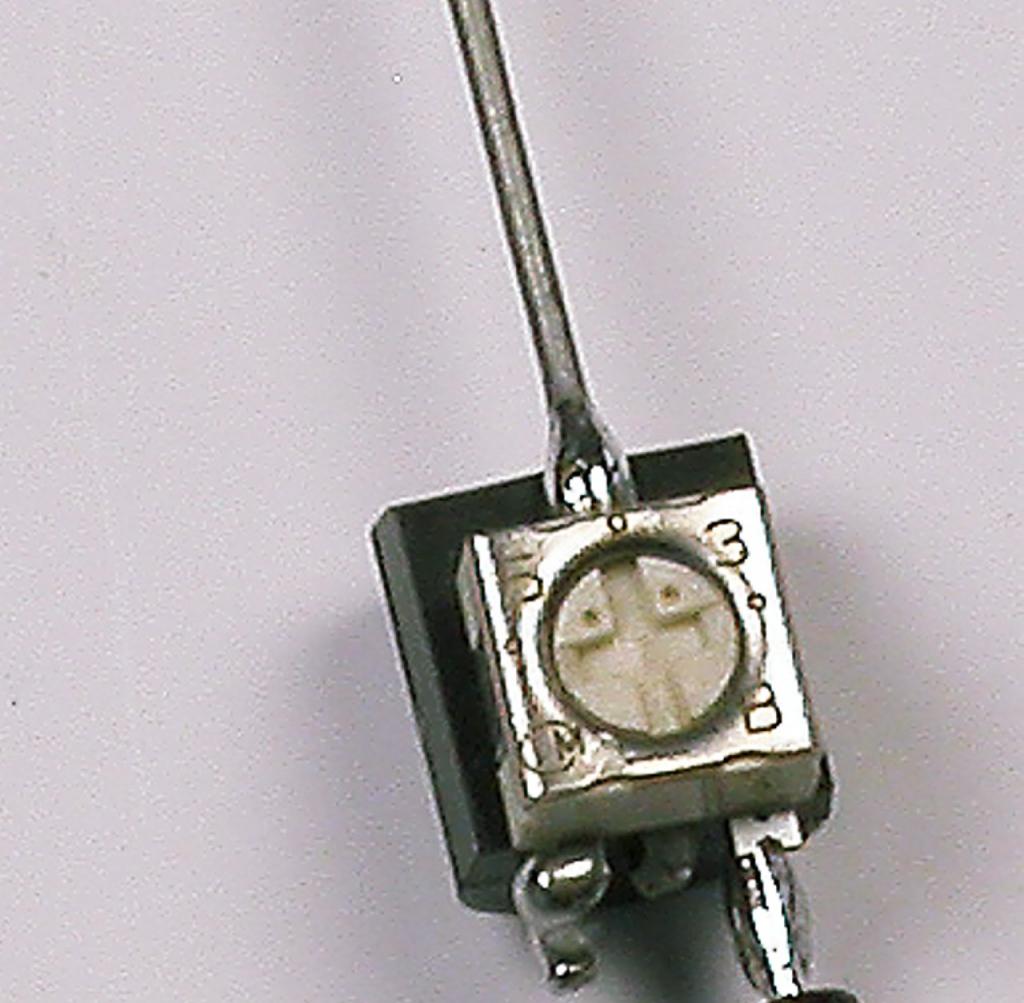

-  staubgeschützter Trimmer, dadurch lange Lebensdauer des Bausteins
-  weiter Eingangsspannungsbereich
-  Anschluß direkt an Wechselstrom oder an Gleichstrom möglich
-  Spannungsschwankungen werden zuverlässig ausgeglichen
-  sehr kleine Abmessungen, dadurch Einbau fast überall möglich
-  keine weiteren Vorwiderstände oder andere Bauteile nötig
-  weites Anwendungsspektrum
-  günstiger Preis

Zu Beachten gilt:

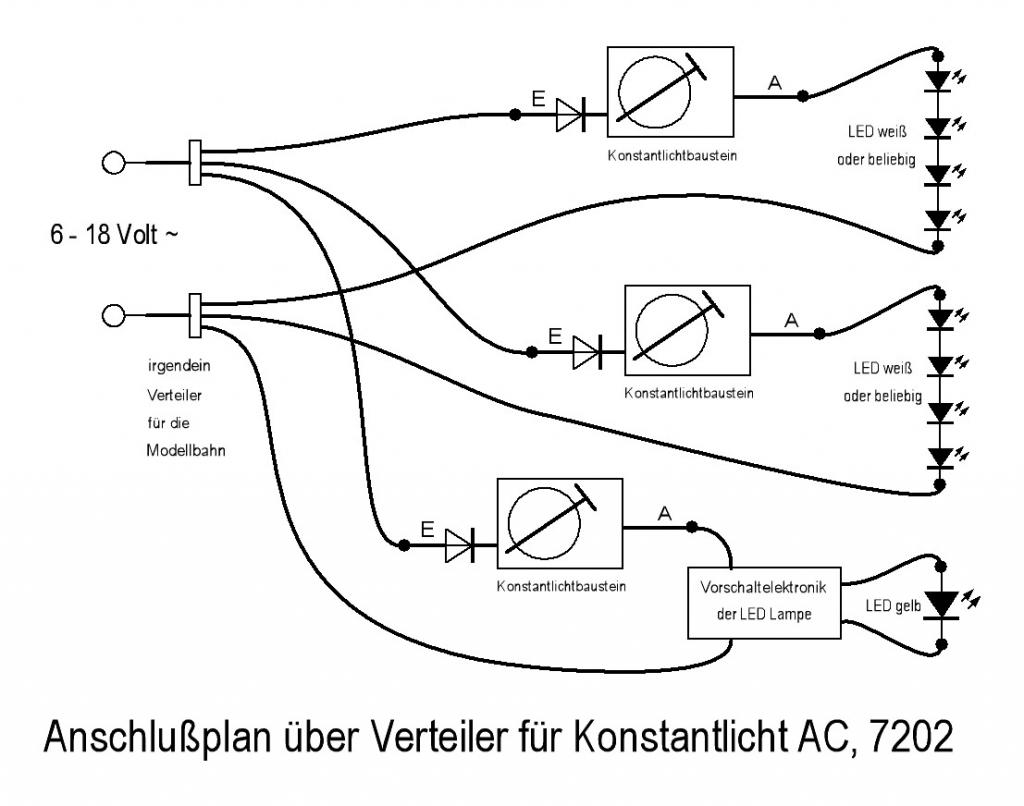

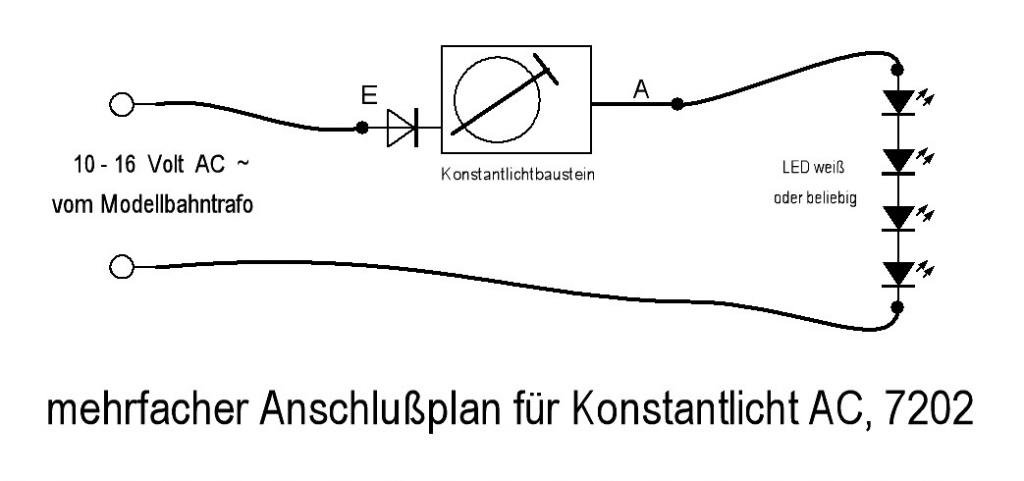

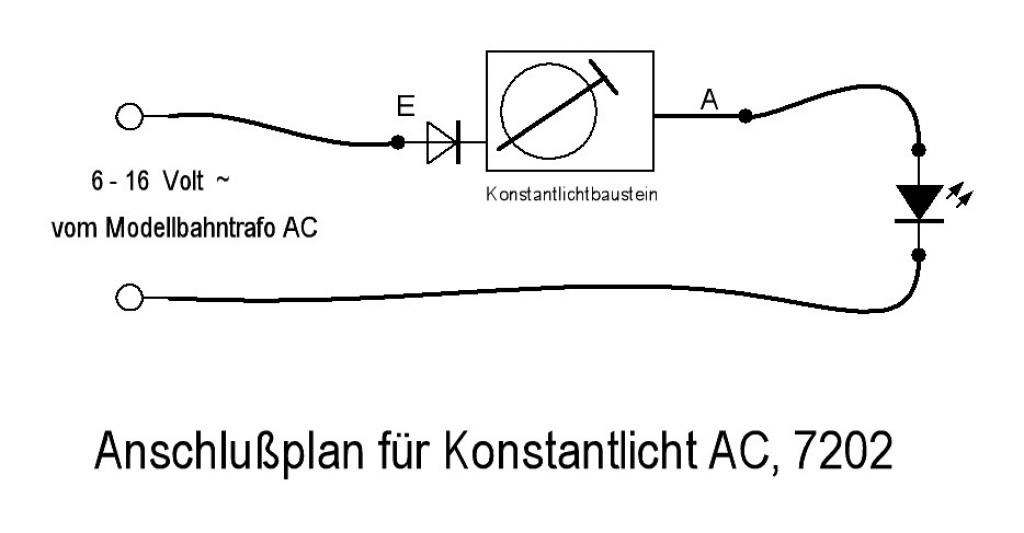

Dieser Baustein ist für Wechselstrom, AC. Er kann direkt am Wechselstromtrafo betrieben werden, siehe Schaltbilder. Es gibt ein ähnliches System auch für Gleichstrom unter der Art-Nr. 7202.

Man kann den Wechselspannungsbaustein auch an Gleichstrom betreiben. Die zusätzlich angebaute Diode an diesem Baustein stört den Gleichspannungskreis in keinster Weise. Der Vorteil ist aber, das bei einem falschen Anschluss die Diode eine Schutzfunktion übernimmt. Dadurch vermeidet man ärgerliche und manchmal teuere Schäden an den LEDs und am Baustein.

Für nähere Beschreibungen lesen Sie bitte auch unsere auführliche Anleitung, die zum Herunterladen bereit steht.
