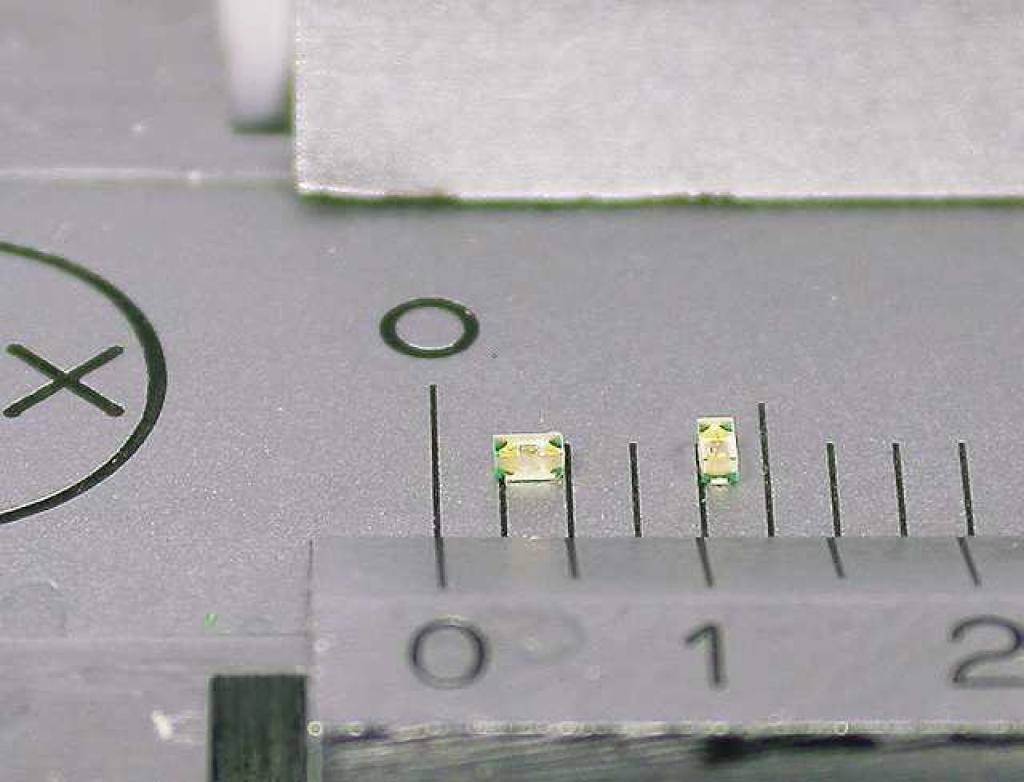

Der Artikel beinhaltet die derzeit kleinste lieferbare LED in grün und wie man auf dem Foto sehen kann, ist es hochwertiges Grün. Nicht zu vergleichen mit einem billigen Grün oder einem Gelbgrün, wie es verschiedentlich angeboten wird. Geliefert wird eine dieser LED. Die Gehäusebezeichnung nennt sich 0402. Das bedeutet 1,0 x 0,5 x 0,5 mm Gehäuseabmessungen. An der Rückseite sind 2 Lötflächen angebracht. Die LED ist empfindlich gegen Löthitze, bitte verwenden Sie diese LED nur, wenn Sie gutes Lötwerkzeug zur Hand haben und Erfahrung im Umgang mit solch kleinen SMD-Bauteilen. Die Löttemperatur liegt ideal bei 280 - 300 Grad Celsius, zum Anschluss nimmt man Kupferlackdraht 0,1 oder 0,2 mm, die Enden werden vorher verzinnt.

Die LED leuchtet enorm stark und in einem kräftigen grünen Farbton. Es ist nicht mit anderen grünlich leuchtenden LED zu vergleichen und das hochwertigste Bauteil, das nach unserem Dafürhalten derzeit auf dem Markt zu bekommen ist.

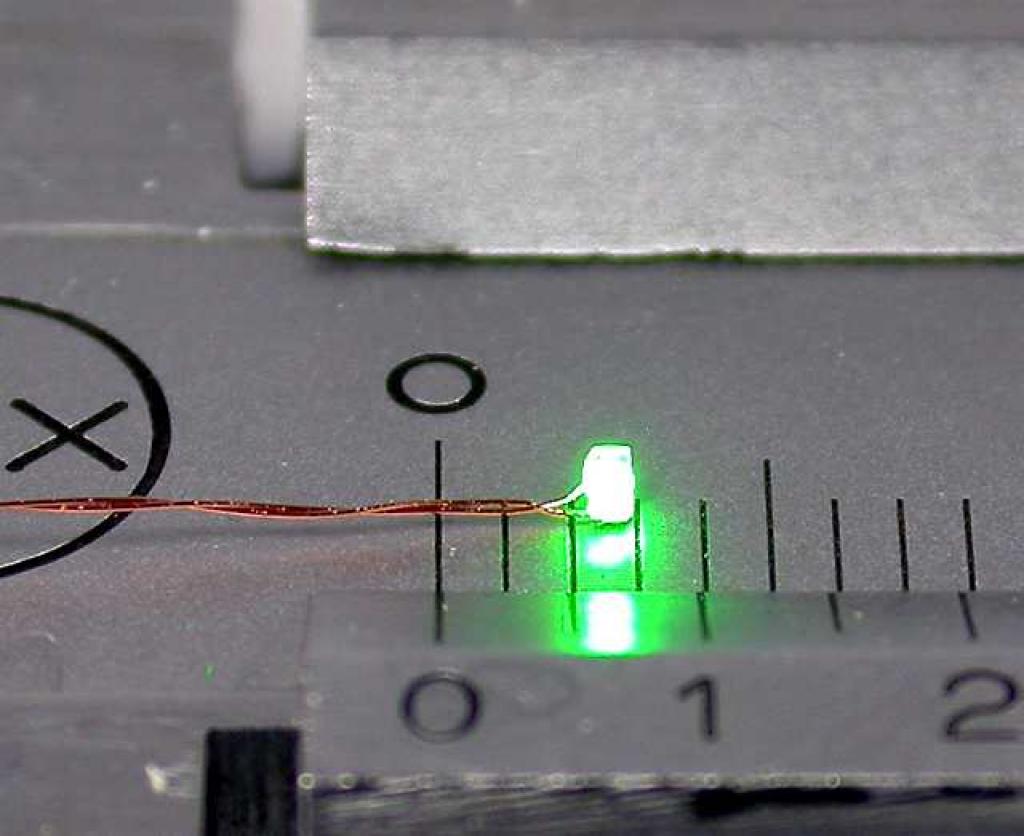

Auf dem Foto mit der leuchtenden LED ist für diese Aufnahme unsere Konstantstromquelle zur Speisung der LED in der niedrigsten Einstellung verwendet worden, das sind etwa 0,5 mA !!

Bitte lesen Sie zur sicheren Verarbeitung die Produktanleitung von 7050. Dort geschriebenes gilt natürlich ebenso für diese LED.

Die Daten der LED:
- Leuchtfarbe kräftig grün
- Spannung 2,3 Volt
- Strom unter 2 mA

Preis: 0.45 €

Anleitungen und Videos:

einbauanleitung_rote_gelbe_weisse_led.pdf 63 KB
